石英晶振片
人工石英晶体是由右旋的α石英晶体条状材料制成的。培养晶体棒主要用于制造压电元件，用于定时、频率控制和频率选择。

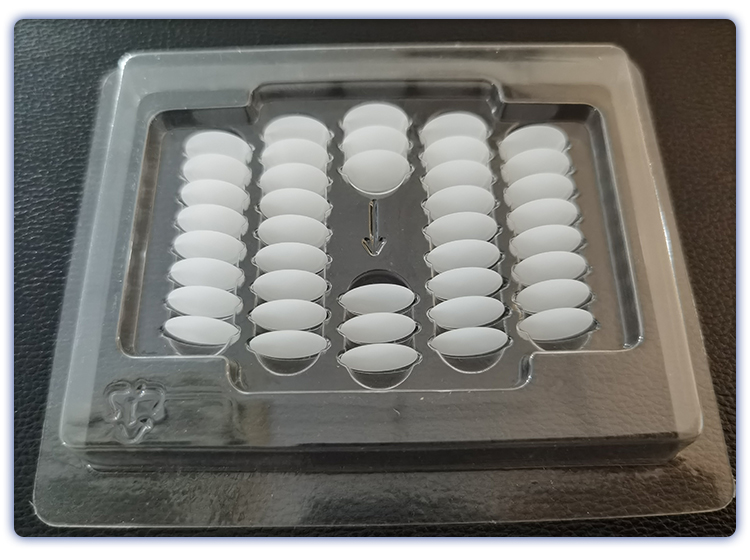

礴钛光电利用角度控制机器，可对AT、SC、FC切型进行角度测量和分类。我们提供所有标准格式的石英晶体片：圆形，方形，SMD，条状，平-平片，研磨和抛光。最常用的是AT切和SC切，具有非常严格的角度公差。
礴钛光电利用角度控制机器，可对AT、SC、FC切型进行角度测量和分类。我们提供所有标准格式的石英晶体片：圆形，方形，SMD，条状，平-平片，研磨和抛光。最常用的是AT切和SC切，具有非常严格的角度公差。
材料特性
|
材料 |
压电级和光学级单晶石英 |
|
Q 活力值 |
最小 1.8x10^6, 2.4x10^6 to 3.0x10^6 IEC standards |
|
腐蚀隧道密度 |
最大 2 /c㎡， 10/c㎡, Max 30/c㎡, Max 100/c㎡, Max 300/c㎡; Swept Quartz |
|
包裹体级别 |
Ia, Ib, I, II, III 级 |
|
电清洗 |
Z向或Y向石英棒，电清洗材料或非电清洗材料 |
加工能力
|
切型 |
X, Y, Z, AT, BT, CT, ET ,DT, GT, NT, FC, SC, IT, AC, BC, ST, TS MT ,NT RT, LC…, etc 可协商切角 |
|
角度公差 |
Theta Angle: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, etc. |
|
Phi Angle: ±5′, ±10′, ±15′, ±30′, …, etc. |
|
|
尺寸 |
圆形 (3.0mm～8’’) / 方形 (1.6x1.6mm～48x48 mm or larger) / SMD长方形 (1.2x2.4mm Above) |
|
尺寸公差 |
±0.01mm,+/-0.005mm, +/-0.0005mm, 根据不同尺寸 |
|
频率/厚度 |
AT切基频可达 1 Mhz 至 54Mhz; 腐蚀后可达 70Mhz |
|
基准片 |
平台垂直于X轴，±10° |
|
表面处理 |
#1000(9u); #2000(7u); #3000(5u); #4000(3u) (Sic); Polished(Cerium oxide）& etched Std |
|
泛音 |
基频; 3泛音 (3rd); 5泛音 (5th) |
|
凸面处理 |
平凸片: 0.5 dioptric ～ 10 dioptric 双面凸片: 10 dioptric～ 15 dioptric |
