石英晶片

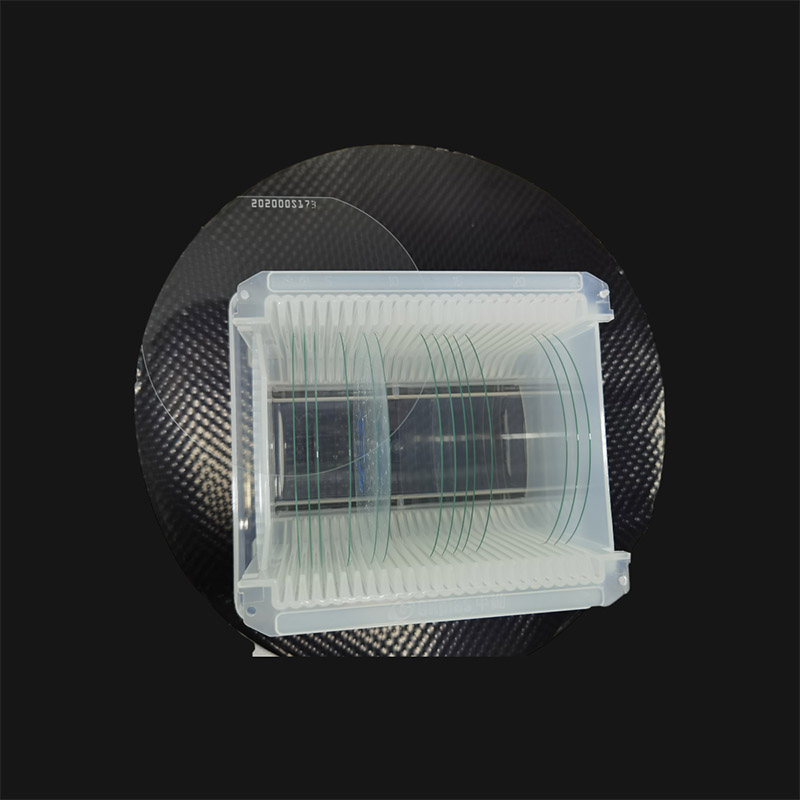

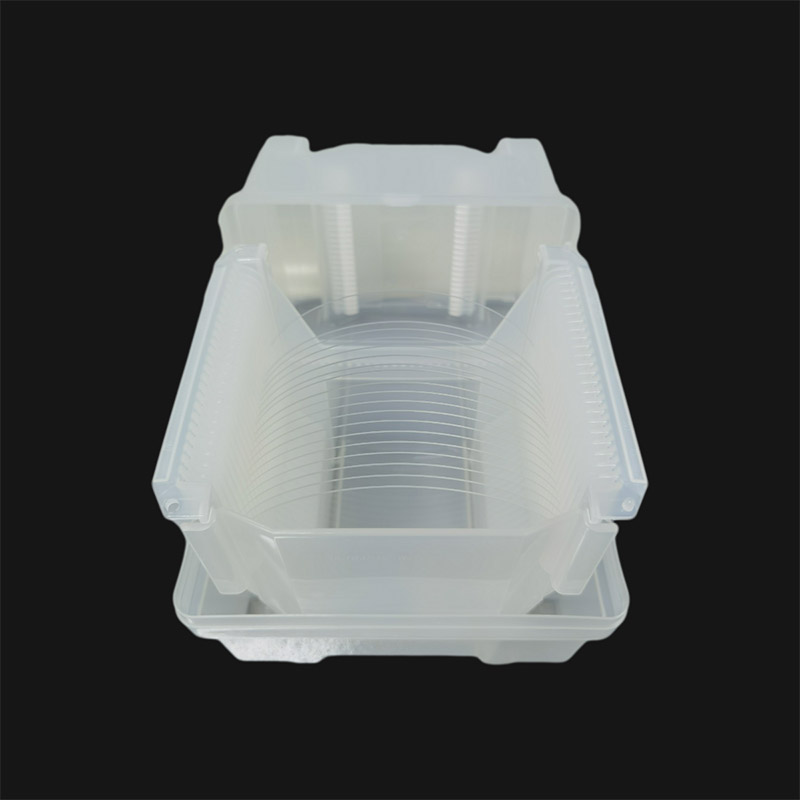

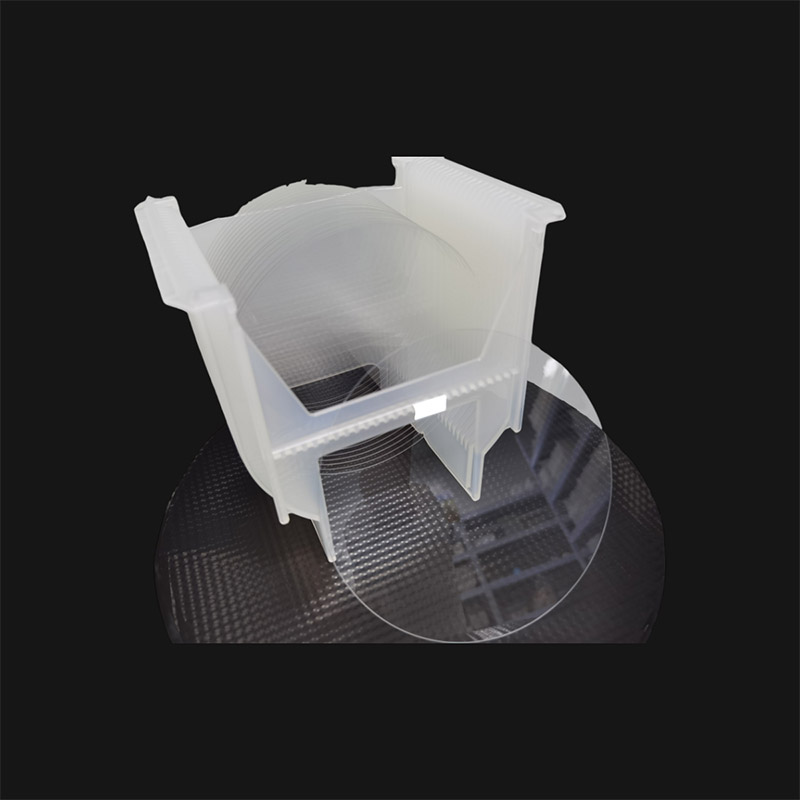

上海礴钛光电是专业的石英晶片制造商。压电石英晶片由单晶石英晶体加工而成，具有良好的正/逆压电效应，广泛应用于定时频率控制、频率选择及QMEMS等方向。我司主要产品有AT切、ST切、X切和Z切石英晶晶圆和方片，支持晶片定制。您可以使用IRE标准或欧拉角指定切型。该类晶圆被用作：表面波基片、光学窗口、载波晶圆或体波芯片，还可用于制造商用和军用级晶体、滤波器、OCXO、TCXO等。
材料特性
|
材料 |
压电级和光学级单晶石英 |
|
Q 活力值 |
最小 1.8x10^6, 2.4x10^6 to 3.0x10^6 IEC standards |
|
腐蚀隧道密度 |
最大 2 /c㎡， 10/c㎡, Max 30/c㎡, Max 100/c㎡, Max 300/c㎡; Swept Quartz |
|
包裹体级别 |
Ia, Ib, I, II, III 级 |
|
电清洗 |

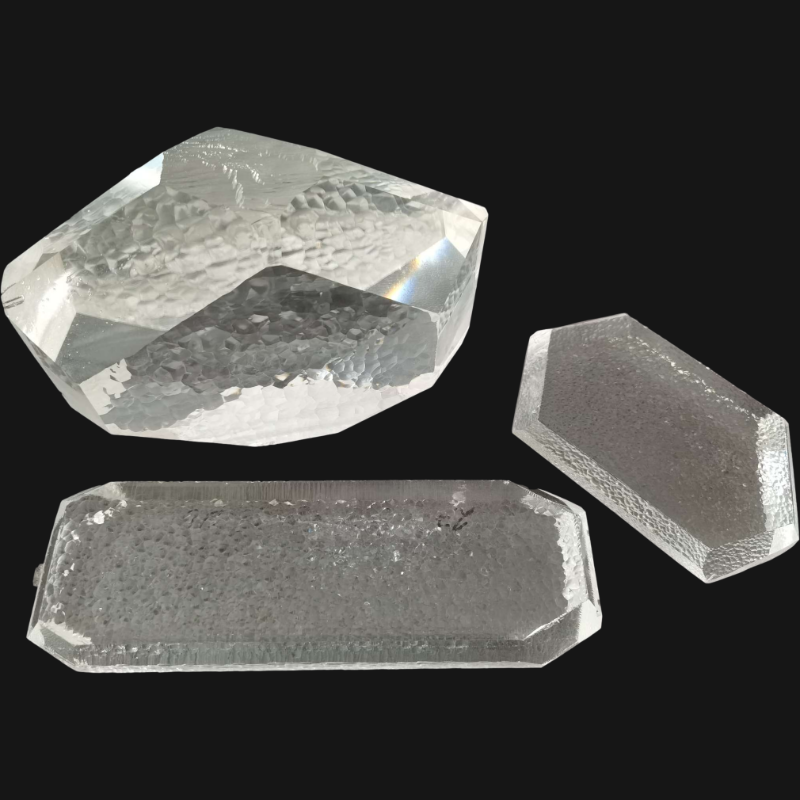

Z向或Y向石英棒，电清洗材料或非电清洗材料 |
加工能力
|
直径 |
3”(76.2mm) |
4”(100mm) |
6”(150mm) |
8”(200mm) |
|
厚度 |
0.08mm Min-up |
0.10mm Min-up |
0.20mm Min -up |
0.35mm Min- |
|
主平台 |
22mm |
32mm |
42.5mm |
57.5mm or notch |
|
表面处理 |
LTV (5mmx5mm) |
<1.5µm |
TTV |
<1.5~3 µm |
|
Bow |
-30<bow<30 |
Warp |
<40µm |
|
|
Surface Type |
SSP / DSP |
Edge Criteria |
R=0.2mm or Bullnose |
|
|
Polished side Ra |
<0.5nm or per requested |
Back Side Criteria |
General is 0.2-0.5µm or as customized |
